产品介绍

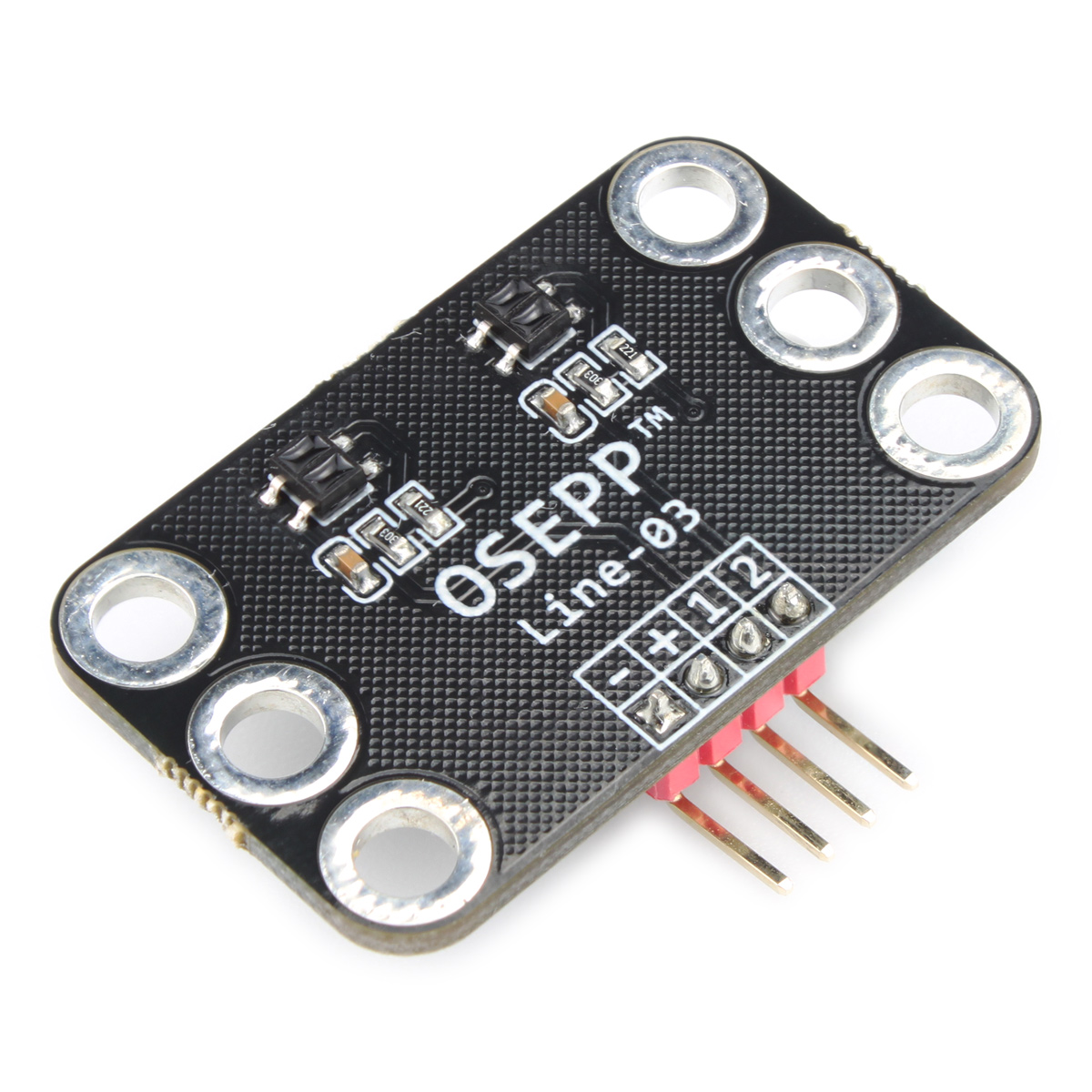

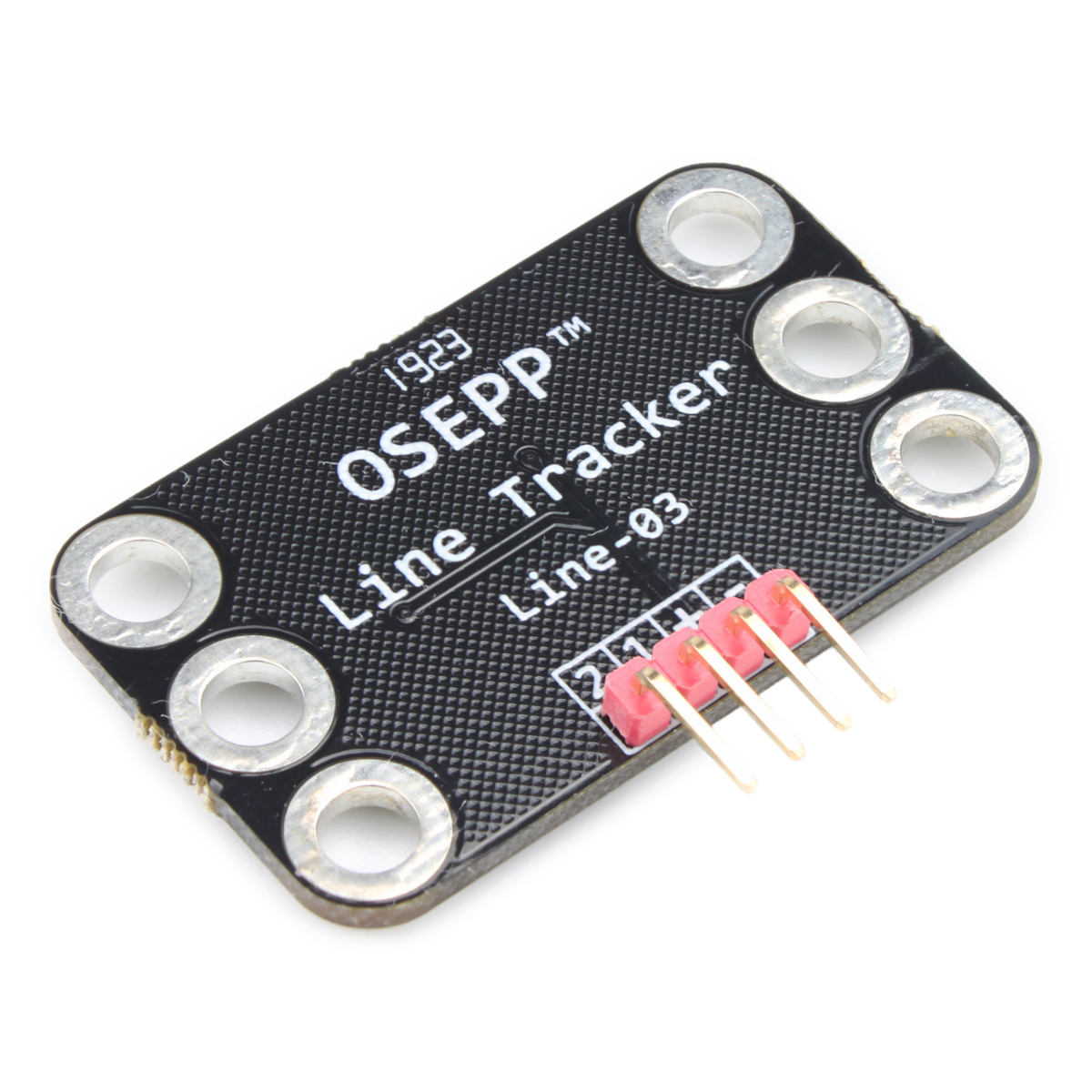

OSEPPLineTracker（Line-03），设计用于智能小车、机器人巡线、防跌落、电子围栏等应用。采用亿光ITR8307作为感应元件。贴片工艺带来小巧的尺寸，可以更灵活地安装到作品上。感应输出为模拟信号，需要接控制器的模拟输入引脚使用。

产品特点

• 8mm等距M4安装孔，适配OSEPP、乐高、Makeblock结构件。
• 传感器间距12mm，可配合常见的17mm电工胶带。
• 贴片设计，更小的安装空间要求。
• 模拟信号输出，编程设计更灵活。

技术规格

参数	值
工作电压	DC3.3V ~ 5V
工作电流	35mA
工作温度	0-60°
输出信号	模拟信号（2通道）
尺寸	40x30x8mm
感应距离	1mm ~ 10mm
接口	2.54排针（4Pin）

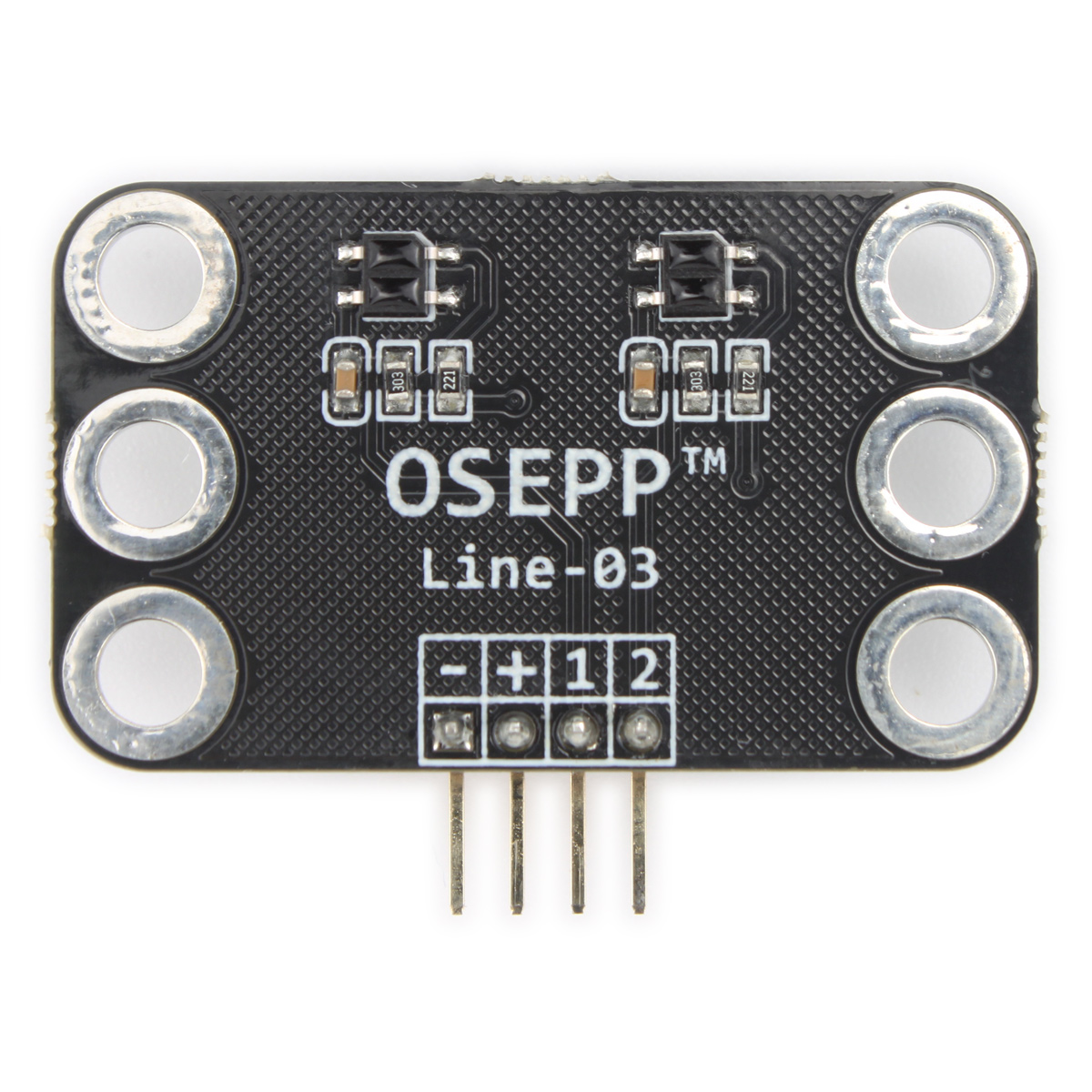

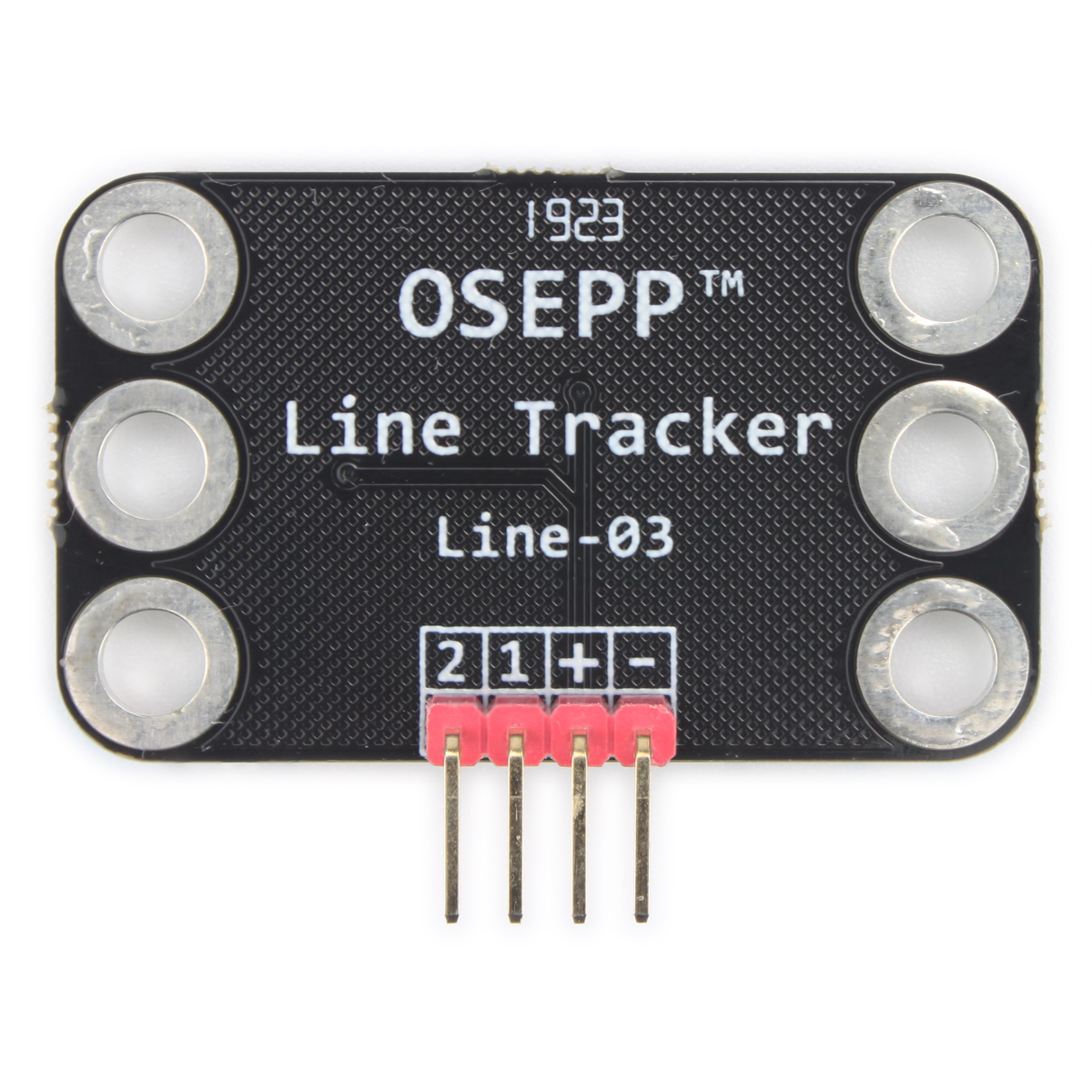

引脚定义

引脚号	标签	描述
1	-	电源负极
2	+	电源正极
3	1	输出通道1
4	2	输出通道2

资料下载

• 原理图
• 线路板
• Gerber
